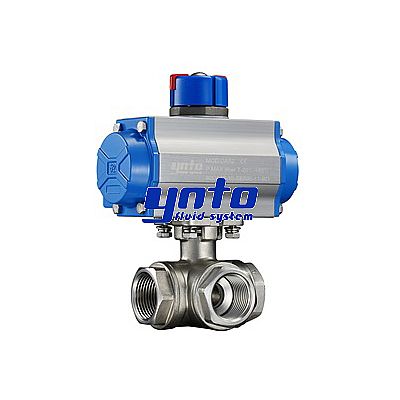

氣動三通 L/T 型高平臺螺紋球閥,氣動三通螺紋球閥
作者 : 遠通工業 / 來源 :遠通工業 / 瀏覽 :- / 發布時間 : 2018-01-10 10:24:19
-
氣動三通 L/T 型高平臺螺紋球閥,氣動三通螺紋球閥
標簽： 氣動閥門 球閥 三通閥門 關鍵詞： 氣動閥門,三通閥門,氣動球閥,氣動三通螺紋球閥 產品簡介： 氣動三通 L/T 型高平臺螺紋球閥采用一體化結構，與 YNTO氣動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。
氣動三通 L/T 型高平臺螺紋球閥,氣動三通螺紋球閥
產品介紹
氣動三通 L/T 型高平臺螺紋球閥采用一體化結構，與 YNTO氣動執行器相配，造型美觀、輕便宜人，拆裝快捷，操作靈活，性能卓越，配套簡單，流通能力大，廣泛應用于食品，環保，輕工，石油，造紙，化工，電力等行業的工業自動化系統中。
產品特點
閥體和端蓋采用脫蠟精密鑄造
閥桿防爆出設計
可選用多種螺紋標準
全流量通徑浮動球
采用 ISO5211 直接安裝執行器的高平臺設計
球閥與球體之間帶防靜電裝置
雙碟形彈片自動壓緊填料設計
本閥適用各類自動化系統中的三路管路流向切換、分流及合流。氣動三通球閥的球體分 L 型和 T 型，氣動執行器帶動球體經90°的旋轉動作來達到換向的控制目的，或經 180°的旋轉動作來達到換向與分流合流的控制目的
技術參數
| 公稱通徑 | 1/2" ～ 2" |
| 公稱壓力 | 0 ～ 4.0MPa |
| 介質溫度 | -20° C 至 +180° C |
| 環境溫度 | -20° C 至 +60° C |
| 氣源壓力 | 0.3 ～ 0.8MPa |
| 閥體材質 | CF8、CF8M |
| 閥座材質 | PTFE |
| 閥桿材質 | 304 |
| 密封圈材質 | NBR |
| 連接方式 | 螺紋連接 |
| 控制氣體 | 中性氣體，空氣 |
| 氣缸形式 | 常閉（FC)、常開（FO)、雙作用 (DA) |
| 控制方式 | 控制信號 (4-20MA) |
| 適用介質 | 氣體、水、石油、石化、腐蝕性介質 |
| 可選附件 | 電磁閥、限位開關、二聯件 |
氣動三通L/T型高平臺螺紋球閥尺寸
| 型號model | d | L | A | H | 執行器Actuator |
| 1/2" | 10 | 71 | 146 | 115 | AT50 |
| 3/4" | 15 | 83 | 146 | 135 | AT50 |
| 1" | 18 | 90 | 163 | 155 | AT63 |
| 1-1/4" | 25 | 127 | 214 | 180 | AT75 |
| 1-1/2" | 32 | 136 | 214 | 195 | AT75 |
| 2" | 40 | 153 | 252 | 220 | AT88 |
| 3" | 78 | 195 | 195 | 264 | AT100 |
| 4" | 98 | 250 | 250 | 310 | AT115 |
